靜水園別墅項目外墻裝飾裝修保溫施工技術交底

一、 施工說明：

本方案采用50mm厚B1級擠塑板粘貼外墻，屋面保溫采用60mm厚B1級擠塑板，擠塑板在粘結前需用膠粘劑做界面處理，采用點粘法粘貼。墻面采用100MM長錨釘固定，屋面采用180MM長錨釘固定。

二、施工用材料：

2.1． 材料準備：

2.1.1． 材料：

2.1.1.1． 擠塑板：50mm絕熱用B1級擠塑保溫板，應符合（GB10801－89）標準中ZR阻燃型第一類的要求（見表4）

2.1.1.2． 耐堿涂塑玻纖維網格布（以下簡稱網格布，技術要求見表4）：

《表4：網格布性能要求》

2.1.2． 主要施工工具：

1） 電動攪拌機：

型號規格：選擇轉速400～600rpm，功率大于600W。

用途：用于攪拌混合砂漿。

特點：攪拌均勻，省工省力，節省用料。

2） 其他工具

兩米靠尺：敲擊、壓平保溫板。

吊線：吊線預制基準物。

美工刀：手工裁剪或切割保溫板，裁剪網格布。

直尺：測量用。

美工筆：記錄或作記號用。

2.2． 施工條件：

2.2.1． 施工場地通電、通水并保持現場工作環境安全、清潔。

2.2.2． 外墻及門窗洞口應施工并驗收完畢。

三、施工工藝

3.1 施工程序：

基層準備    測量、放線  保溫板背面涂界面劑    粘貼翻包玻纖網格布    粘貼擠塑聚苯板    安裝錨固件   擠塑聚苯板涂界面劑  抹底層抹面砂漿   粘貼玻纖網格布壓入砂漿 (鍍鋅鋼絲網12.7*12.7*0.7壓入砂漿)     抹面層聚合物抗裂砂漿    縫處理  涂料施工 (文化石施工)

1、基層處理

   基層為鋼筋混凝土墻、砌塊墻、磚墻等，對不平整的墻面用1：3水泥砂漿做找平層。

2、 粘貼擠塑板

（1） 粘貼擠塑板時應將基體墻體上的脫模劑、混凝土殘渣、灰土等雜物必須清理干凈，充分保證粘

結砂漿與基層的侵濕滲透，提高砂漿的粘結強度。

（2） 粘貼擠塑板時，應將粘貼面采用界面劑處理，以增強擠塑板與墻體的粘結力。粘結方法采用點框法，是在擠塑板的周邊抹80-100MM寬、10MM厚的粘結砂漿，并在周邊留出50MM的排氣通道，然后在中間抹直徑100MM、10MM厚的粘結砂漿圓餅，其間距為200MM，且粘結砂漿的總鋪面積不得少于擠塑板面積的30%。

（3） 排板時按水平順序排列，上下錯縫1/2板長粘貼，陰陽角處應做錯茬處理。

（4） 粘板應用專用工具輕揉，均勻擠壓擠塑板，使粘結砂漿與墻面接觸緊密，并與相鄰擠塑板齊平，

粘結砂漿擠出時用鏟刀刮平，保證粘結密實，粘結擠塑板時，隨時用2M靠尺和托線板檢查平整度和垂直度，粘板時注意清除板邊溢出的粘結砂漿，使板與板之間無“碰頭灰”，板縫拼嚴，縫寬超過2MM時應用相應厚度的擠塑板片填塞，相鄰兩板拼縫高差不大于1.5MM，否則應用鋼絲刷打磨平整。擠塑板粘貼后24小時內不得碰動，若有松動未粘貼牢固的擠塑板，應取下重新抹粘結砂漿再粘貼。

（5） 擠塑板粘貼24小時后，根據設計要求采用機械錨固件固定擠塑板時，用沖擊鉆在擠塑板表面向

內打孔，孔徑根據固定件直徑而定，進墻深度不得小于設計要求，擰入或敲入錨固釘，釘頭和園盤不得超出擠塑板面，錨固件數量與型號根據設計要求確定。

2、 粘貼擠塑板

（1） 粘貼擠塑板時應將基體墻體上的脫模劑、混凝土殘渣、灰土等雜物必須清理干凈，充分保證粘

結砂漿與基層的侵濕滲透，提高砂漿的粘結強度。

（2） 粘貼擠塑板時，應將粘貼面采用界面劑處理，以增強擠塑板與墻體的粘結力。粘結方法采用點

框法，是在擠塑板的周邊抹80-100MM寬、10MM厚的粘結砂漿，并在周邊留出50MM的排氣通道，然后在中間抹直徑100MM、10MM厚的粘結砂漿圓餅，其間距為200MM，且粘結砂漿的總鋪面積不得少于擠塑板面積的40%。

（3） 排板時按水平順序排列，上下錯縫1/2板長粘貼，陰陽角處應做錯茬處理。

（4） 粘板應用專用工具輕揉，均勻擠壓擠塑板，使粘結砂漿與墻面接觸緊密，并與相鄰擠塑板齊平，粘結砂漿擠出時用鏟刀刮平，保證粘結密實，粘結擠塑板時，隨時用2M靠尺和托線板檢查平整度和垂直度，粘板時注意清除板邊溢出的粘結砂漿，使板與板之間無“碰頭灰”，板縫拼嚴，縫寬超過2MM時應用相應厚度的擠塑板片填塞，相鄰兩板拼縫高差不大于1.5MM，否則應用鋼絲刷打磨平整。擠塑板粘貼后24小時內不得碰動，若有松動未粘貼牢固的擠塑板，應取下重新抹粘結砂漿再粘貼。

（5） 擠塑板粘貼24小時后，根據設計要求采用機械錨固件固定擠塑板時，用沖擊鉆在擠塑板表面向內打孔，孔徑根據固定件直徑而定，進墻深度不得小于5CM，擰入或敲入錨固釘，釘頭和圓盤不得超出擠塑板面，錨固件數量與型號根據設計要求確定。錨固件按擠塑聚苯板每平方米6個進行固定。

（6）變形縫線兩側及門窗洞口邊緣聚苯板側邊粘貼250mm寬翻包玻纖網格布。

（7）聚苯板的粘結方式有點框法和條粘法。點框法適用于平整度較差的墻面，條粘法適用于平整度較好的墻面。當采用點框法施工，設計為涂料飾面時，粘結面積率不小于40%；設計為面磚飾面時，粘結面積率不小于50%。不得在聚苯板側面涂抹膠粘劑。

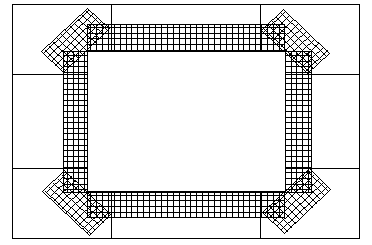

（8）粘貼網格布，并門窗洞口處，沿45度角方向各加一層400×200mm網格布進行加強，加強網位于大面網格布下面(見附圖)；

（9）將大面網格布沿水平方向繃平，用抹子由中間向上、下兩邊將網格布抹平，將其壓入底層抹面砂漿，網格布左右搭接寬度不小于100mm，上、下搭接寬度不小于80mm，不得使網格布皺褶、翹邊。

（10） 墻角作法見下附圖：

（11）抹罩面砂漿防護面層

1） 抹面層彈性聚合物砂漿，抹灰厚度以蓋住網格布為準，約1~2mm，罩面砂漿總厚度不大于5mm。

2） 罩面防護砂漿施工完成后，待面層砂漿干燥后方可進行下道工序。

4、安裝鋼絲網

4．1鋪設鋼絲網，將錨固件（附墊片）壓信鋼絲網，使鋼絲網繃緊繃平，緊貼底層抹面砂漿，然后擰緊錨固釘；鋼絲網搭接部位要有錨固件固定。

4．2鋼絲網裁剪宜保證最外一邊網格的完整；鋼絲網搭接不少于50MM，且保證2個完整網格的搭接；左右搭接接茬應錯開，防止局部接頭網片層數過多，影響抹灰質量；鋼絲網鋪設時應沿一邊進行，盡量使鋼絲網拉緊繃平。

4．3陰陽角和門窗口邊的折邊應提前按位置折成直角，保證轉角處的垂直平整。門窗口處鋼絲網卷邊長度以掩至門窗口或附框口邊為準；陰陽角400MM范圍內不宜搭接。

4．4在鋼絲網上抹面層砂漿，厚度2-4MM，鋼絲網不得外露。砂漿抹灰施工間歇應在自然斷開處，如伸縮縫、挑臺等部位，以方便后續施工的搭接。在連續墻面上如需停頓，面層砂漿不應完全覆蓋已鋪好的鋼絲網，需與鋼絲網、底層砂漿形成臺階形坡茬，留茬間距不小于150MM，以免鋼絲網搭接處平整度超出偏差。

5、待抹面砂漿基面達到飾面施工要求時可進行外飾面作業。

外飾面可選擇涂料、飾面砂漿、面磚等形式。具體施工方法按相關飾面板施工標準進行。

采用文化石飾面時，應在樣板件檢測合格、抹面砂漿施工７天后按規范要求進行。

6、靜水園工程門窗洞口內側線條為直角線條，外側涂料飾面層為陽角線條的導Ｒ１５圓角線條，外飾面為陽角線條涂料飾面均導Ｒ１５圓角線條。門窗洞口外立面為涂料飾面的，門窗洞口上側做成鷹嘴線條收口。
