在外墻裝飾裝修項目中，最容易出問題的項目就屬于外墻保溫了，外墻保溫出現問題 ，

基本都是外墻保溫層開裂，外墻保溫脫落，就是這最常見的外墻保溫維修問題，困擾好多開發商和總包，

出現業主和物業之間的矛盾，也是大部分因為保溫問題，

下面北京博贏天下就為大家介紹一下外墻保溫問題處理和保溫材料有哪些

保溫墻體問題處理

一、外墻保溫層脫落

因為使用材料的質量問題、施工過程不注意等原因，外墻保溫板材容易出現移位、空鼓、脫落，漿體保溫層存在空鼓和脫落。如果沒有及時處理，墻面的保溫效果會大打折扣。

外墻保溫脫落原因：

1、基層結構因素。框架結構外墻在砼梁柱和砌體接縫處，易發生因砌體變形而造成的保溫層破壞。腳手架洞口等未砌實，形成保溫層局部基層不牢而破壞。外墻裝飾構件固定不牢、移位，形成推拉作用，使保溫層局部空鼓、產生裂紋后長期滲水，最終導致保溫層脫落;

2、抗壓措施不當。保溫板表面荷載過大，或對負風壓抵抗措施采用不合理，如沿海地區或高層建筑外墻采用非釘粘結合的粘結方式，極易使保溫板塊被風壓破壞而空鼓脫落;

3、墻體界面處理不當。除黏土磚墻外，其他墻體均應用界面砂漿處理后再涂抹漿體保溫材料，否則易造成保溫層直接空鼓或界面處理材質失效，形成界面層與主體墻空鼓，連帶形成保溫層空鼓。保溫板表面也需要使用界面砂漿處理，否則也會造成保溫層局部空鼓。

二、抹面層開裂

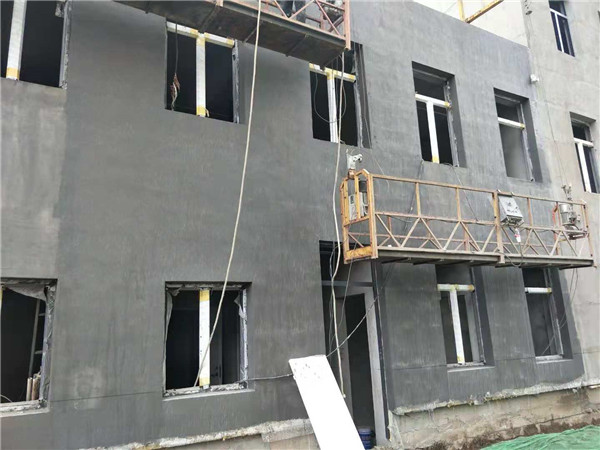

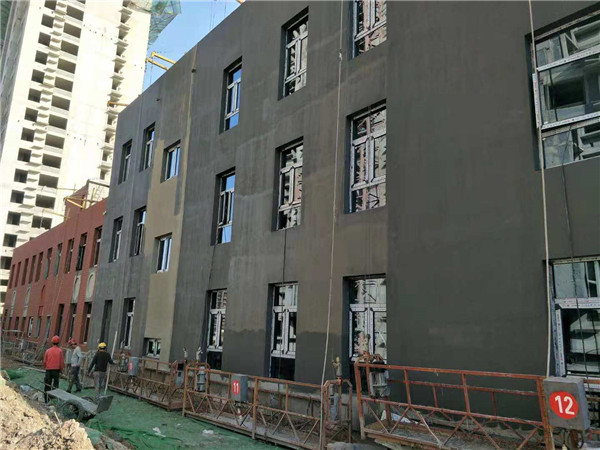

外墻保溫抹面層由抹面砂漿和增強網組成，抹面砂漿分為底層砂漿和面層砂漿。抹面層施工時，首先將底層砂漿抹于已經安裝好的外保溫板表面，加增強網，將增強網淺抹入底層砂漿，再在之上抹面層砂漿，厚度不得小于3毫米，必須露紋不露網。

抹面砂漿又稱抗裂砂漿或防裂砂漿，對整個外保溫系統起著關鍵作用，為外保溫板建造一道可靠的加強保護層。開裂的抹面層無法解決外保溫的保溫、隔熱、抗風壓、防火、耐凍融、防水、耐候、阻燃、透氣、開裂等問題。

抹面層開裂原因：

1、材料因素。外墻保溫的保溫板密度應是18~22kg/m3，有些施工單位會以次充好，采用18kg/m3以下的保溫板，密度不夠，易導致抹面砂漿層開裂;保溫板的自然收縮時間在自然環境中長達60天，由于生產企業資金周轉和成本控制等因素，陳化時間不到七天的保溫板就已上墻，這樣的結果是上墻后的保溫板繼續收縮，粘附再保溫板上的抹面砂漿層被拉裂;

2、施工技術。基層表面的平整度過大，采用黏結劑厚度、多層板、表面打磨找平等調整方法都會導致保溫質量存在缺陷;基層表面的灰塵、顆粒等妨礙粘貼的物質沒有進行界面處理;保溫板粘結面積過小，不符合規范，達不到粘結面積的質量要求;在暴曬或高溫天氣下進行米面砂漿層施工，面層失水過快導致裂縫產生;

3、溫差變化。膨脹聚苯板和抗裂砂漿這兩層材料的導熱系數不同，膨脹聚苯板的導熱系數為0.042W/(m·K)，抗裂砂漿的導熱系數為0.93W/(m·K)，導熱系數相差22倍。夏季太陽直射在抹面砂漿表面時，抹面砂漿表面溫度可達50~70℃，遇突然降雨砂漿面溫度會降至15℃左右，溫差可達35~55℃。這種溫差變化和晝夜溫差、季節氣溫的影響，導致抹面砂漿層發生變形的量差大，容易產生裂縫。

新型外墻保溫材料盤點

一、保溫材料概述

在建筑裝飾裝修中，將用于控制室內熱量外流的材料叫做保溫材料，

防止室外熱量進入室內的材料叫做隔熱材料。

常用的保溫絕熱材料按其成分可分為有機、無機兩大類。

按其形態又可分為纖維狀、多孔狀微孔、氣泡、粒狀、層狀等多種，

下面就一些比較常見的材料做簡單介紹。

第一：XPS擠出聚苯乙烯發泡板材。又稱聚苯乙烯擠塑板(簡稱XPS);具有完美的閉孔蜂窩狀結構，其密度、吸水率、導熱系數及蒸汽滲透系數等方面均低于其它類型的板狀保溫材料，因此具有強度好、質輕、不透氣、耐腐蝕、抗老化、價格低等特點，廣泛用于建筑業的保溫隔熱、公路、鐵路、機場、廣場的防凍保溫、家庭裝修等領域。

第二：保溫砂漿。保溫砂漿是以各種輕質材料為骨料，以水泥為膠凝料，摻和一些改性添加劑，經生產企業攪拌混合而制成的一種預拌干粉砂漿。主要用于建筑外墻保溫，具有施工方便、耐久性好等優點。

第三：酚醛泡沫。酚醛泡沫是國際上公認的建筑行列中最有發展前途的一種新型保溫材料。因為，這種新材料與通常的高分子樹脂依靠加入阻燃劑得到的材料有本質的不同，在火中不燃燒，不熔化，也不會散發有毒煙霧，并具有質輕、無毒、無腐蝕、保溫、節能、隔音、價廉等優點

第四：EPS板。EPS板又稱苯板、泡沫板，是可發性聚苯乙烯板的簡稱。是由可發性聚苯乙烯原料(Expandable Polystyrene)經過預發、熟化、成型、烘干和切割等工藝制成。它既可制成不同密度、不同形狀的泡沫塑料制品，又可以生產出各種不同厚度的泡沫板材。

第四、無機纖維狀保溫材料

1礦物棉.巖棉及其制品

礦物棉是以工業廢料礦渣為主要原料，經熔化，用噴吹法或離心法而制成的棉狀絕熱材料：巖棉是以天然巖石為原料制成的礦物棉.常用巖石如玄武巖、輝綠巖、角閃巖等。

礦物棉特點：礦物棉及制品是一種優質的保溫材料，已有100余年生產和應用的歷史。其質輕、保溫、隔熱、吸聲.化學穩定性好、不燃燒、耐腐蝕，并且原料來源豐富，成本較低：

礦物棉主要用途：其制品主要用干建筑物的墻壁.屋頂、天花板等處的保溫絕熱和吸聲，還可制成防水氈和管道的套管。

2玻璃棉及制品

玻璃棉是用玻璃原料或碎玻璃熔融后制成的一種纖維狀材料，它包括短棉和超細棉兩種。

玻璃棉特點：在高溫、低溫下能保持良好的保溫性能；具有良好的彈性恢復力；具有良好的吸音性能對各種聲波.噪音均有良好的吸音效果；化學穩定性好，無老化現象長期使用性能不變,產品厚度、密度和形狀可按用戶要求加工。

主要用途：短棉主要制成玻璃棉氈、卷氈，用于建筑物的隔熱和隔聲，通風、空調設備的保溫、隔聲等。超細棉主

要制成玻璃棉板和玻璃棉管套.用干大型錄音棚.冷庫、倉庫、船舶.航空、隧道以及房建工程的保溫、隔音，還可用于供熱、供水.動力等設備管道的保溫。

3硅酸鋁棉及制品

硅酸鋁棉即直徑3-5m的硅酸鋁纖維，又稱耐火纖維，是以優質焦寶石.高純氧化鋁.二氧化硅、鋯英沙等為原料.選擇適當的工藝處理，經電阻爐熔融噴吹或甩絲，使化學組成與結構相同與不同的分散材料進行聚合纖維化制得的無機材料，是當前國內外公認的新型優質保溫絕熱材料。

特點：具有質輕、耐高溫、低熱容量，導熱系數低、優良的熱穩定性、優良的抗拉強度和優良的化學穩定性。

主要用途：廣泛用于電力、石油、冶金、建材.機械、化工、陶瓷等工業部門工業窯爐的高溫絕熱封閉以及用作于過濾、吸聲材料。

4石棉及其制品

石棉又稱“石綿”，為商業性術語，指具有高抗張強度、高撓性、耐化學和熱侵蝕.電絕緣具有可紡性的硅酸鹽類礦物產品。它是天然的纖維狀的硅酸鹽類類礦物質的總稱。

特點：具有高度耐火性、電絕緣性和絕熱性.是重要的防火、絕保溫材料。

主要用途：主要用干機械傳動、制動以及保溫、防火、隔熱、防腐、隔音、絕緣等方面，其中較為重要的是汽車、化工、電器設備、建筑業等制造部門。

5無機微孔材料

(1)硅藻土。硅藻土由無定形的SIO2組成，并含有少量fe2o3、CaO、MgO、al2o3；及有機雜質。

特點：硅藻土通常呈淺黃色或淺灰色，質軟，多孔而輕，其空隙率為50%~80%，因此具有良好的保溫絕熱性能。硅藻土的化學成分為含水的非晶質SIO2，其最高使用溫度可達到900℃。

主要用途：工業上常用來作為保溫材料、過濾材料、填料、研磨材料、水玻璃原料、脫色劑及催化劑載體等.

(2)硅酸鈣及其制品。

硅酸鈣保溫材料是以65%氧化硅（石英砂粉、硅藻土等）、35%免氧化鈣（也有用消石灰、電石渣等）和5%增強纖維（如石棉.玻璃纖維等）為主要原料，經過攪拌、加熱、凝膠、成型、蒸壓硬化、干燥等工序制成的一種新型保溫材料。

特點：表觀密度小，抗折強度高，導熱系數小，使用溫度高，耐水性好，防火性強，無腐蝕，經久耐用，其制品易加工、易安裝。

主要用途：廣泛用干冶金、電力、化工等工業的熱力管道、設備、窯爐的保溫隔熱材料，房屋建筑的內外墻、平頂的防火覆蓋材料，各類艦船的倉室墻壁及過道的防火隔熱材料。

2.6無機氣泡狀保溫材料

(1)膨脹珍珠巖及其制品。

膨脹珍珠巖是天然珍珠巖煅燒而得，呈蜂窩泡沬狀的白色或灰白色顆粒，是一種高效能的絕熱材料。

特點：密度小，導熱系數低，化學性穩定.使用溫度范圍寬，吸濕能力小，無毒無味，不腐蝕，不燃燒，吸音和施工方便、

主要用途：建筑工程中膨脹珍珠巖散料主要用作填充材料、現澆水泥珍珠巖保溫、隔熱層，粉刷材料以及耐火混凝土方面，其制品廣泛用于較低溫度的熱管道、熱設備及其他工業管道設備和工業建筑的保溫絕熱，以及工業與民用建筑維護結構的保溫、隔熱、吸聲。

（2）加氣混凝土。

加氣混凝土是一種輕質多空的建筑材料，它是以水泥、石灰、礦渣、粉煤灰、砂、發氣材料等為原料，經磨細，配料、澆注、切割、蒸壓養護和銑磨等工序而制成的，因其經發氣后制品內部含有大量均勻而細小的氣孔.故名加氣混凝土。

特點：重量輕〔孔隙達70%-80%，體積密度一般為400-700kg/m，相當于實心粘土磚的1/3,普通混凝土的1/5，保溫性能好，良好的耐火性能，不散發有害氣體，具有可加工性，良好的吸聲性能，原料來源廣、生產效率高、生產能耗低。

主要用途：主要用于建筑工程中的輕質磚、輕質墻、隔音磚、隔聲磚隔熱磚和節能磚

第五、有機氣泡狀保溫材料

1模塑聚苯乙烯泡沬塑料（EPS）

模塑聚苯乙烯泡沫塑料是采用可發性聚苯乙烯珠粒經加熱預發泡后，在磨具中加熱成型而制得的，具有閉孔結構的，使用溫度不超過75℃的聚苯乙烯泡沫塑料板材。

特點：具有優異持久的保溫隔熱性、獨特的緩沖抗震性、抗老化性和防水性能

主要用途：在日程生活、農業、交通運輸業、軍事工業、航天工業等許多領域都得到了廣泛的應用。特別是大型泡沬板材的市場需求量很大，作為彩鋼夾芯板.鋼絲

（板）網架輕質復合板、墻體外貼板.屋面保溫板以及地熱用板等.它更廣泛地被應用在房屋建筑領域，用作保溫、隔熱、防水和地面的防潮材料等。

2擠塑聚苯乙烯泡沫塑料（XPS）

XPS即絕熱用擠塑聚苯乙烯泡沬塑料，俗稱擠塑板，它是以聚苯乙烯樹脂為原料加上其他的原輔料與聚含物.通過加熱混合同時注入催化劑，然后擠塑壓出成型而制造的硬質泡沫塑料板。

特點：具有完美的閉孔蜂窩結構，其結構的閉孔率達到了99%以上，這種結構讓XPS板有極低的吸水性（幾乎不吸水）、低熱導系數、高抗壓性、抗老化性（正常使用幾乎無老化分解現象。）

主要用途：廣泛用于墻體保溫、平面混凝土屋頂及鋼結構屋頂的保溫；用于低溫儲藏地面、泊車、機場跑道.高速公路等領域的防潮保溫。

3聚氨酯硬質泡沬塑料

聚氨酯硬質泡沫塑料是異氰酸酯和羥基化合物經聚合發泡制成，按其硬度可分為軟質和硬質兩類，聚氨酯硬質泡沬塑料一般為室溫發泡，成型工藝比較簡單。按施工機械化程度可分為手工發泡及機械發泡：按發泡時的壓力可分為高壓發泡及低壓發泡；按成型方式可分為澆注發泡及噴涂發泡。

特點：聚氨酯硬泡多為閉孔結構.具有絕熱效果好.重量輕、比強度大、施工方便等優良特性，同時還具有隔音、防震.電絕緣、耐熱、耐寒、耐溶劑等特點

主要用途：食品等行業冷凍冷藏設備的絕熱材料：工業設備保溫：如儲罐、管道等；建筑保溫材料；灌封材料等等。

管道保溫材料：

第一、礦棉，包括巖石、爐渣等，其可以被用于所有的管道保溫——特別是較高的溫度的工業管道，這也是運用最為廣泛的管道。

第二、彈性泡沫，橡膠泡沫廣泛應用于制冷、空調管道保溫上，同時由于其特性常被用于加熱系統的管道保溫上。

第三、聚乙烯是現今中國家庭當中用于防止家庭供水管道冰凍中最廣泛的材料。

對于保溫材料的選擇，一定要慎之又慎，一旦應用不當，很容易出現問題，而且因為是隱蔽工程，想要修補，難度也比較大。

北京博贏天下專注于建筑外墻裝飾裝修施工，是一家為客戶提供外墻設計、采購、施工一站式解決方案的公司。公司為別墅、會所、住宅樓、寫字樓，和其他一些大型建筑的外墻，提供整體設計、施工服務；同時提供外墻保溫裝飾一體化板施工、涂料、鋁板、石材、屋面瓦等專項工程的設計安裝服務。同時還提供 外墻保溫維修、外墻涂料維修、外墻瓷磚維修、外墻石材翻新、屋面瓦翻新維修等工程施工服務及 外墻施工方案 ，免費咨詢熱線：188 1026 5310

轉載請注明出處：www.hlpcontrol.com
